Katse 1

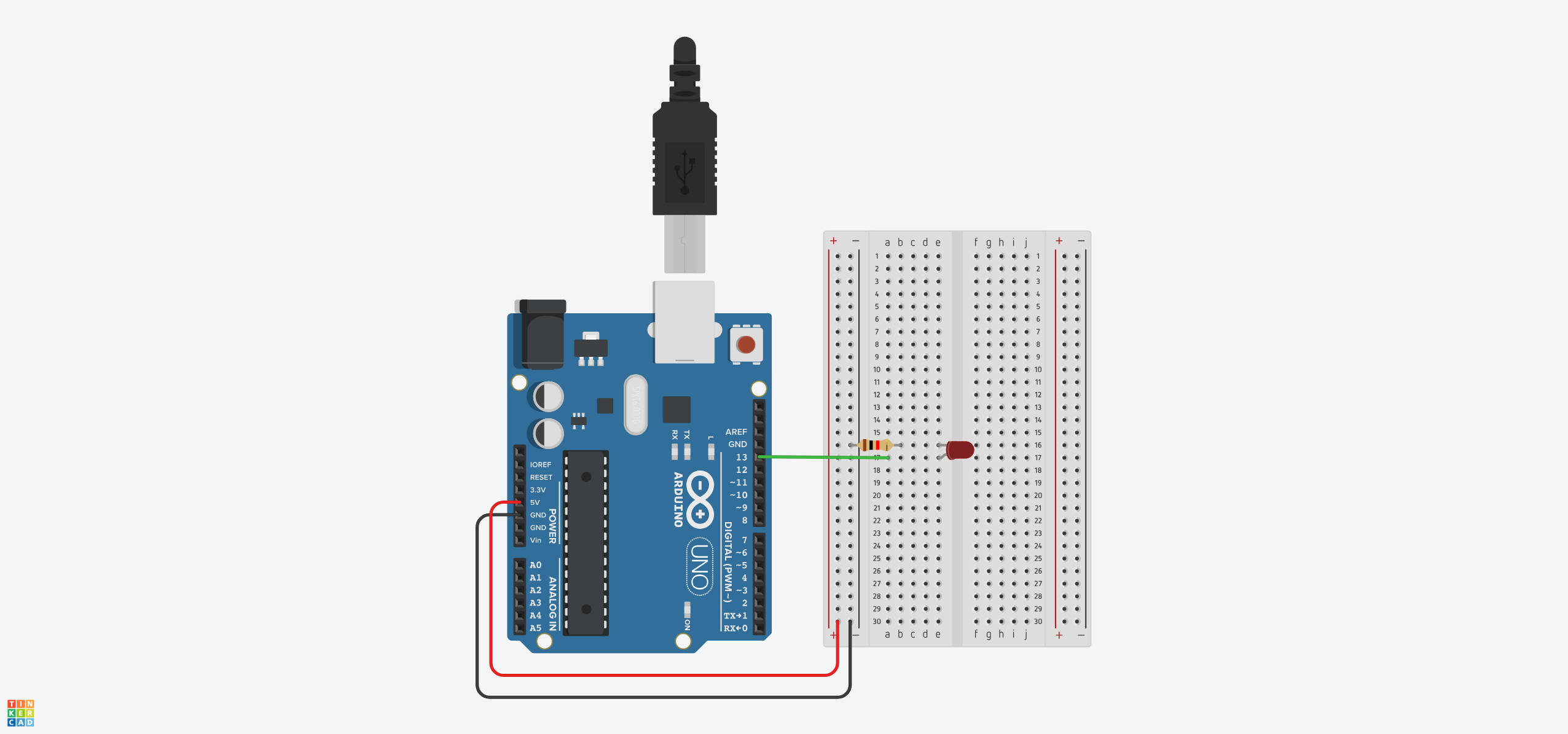

LED valgusdioodi vilgutamine

Projekti koostamiseks läheb vaja

Kood

void setup()
{
	// pinMode() määrab töörežim
  	// 13-pini number, INPUT/OUTPUT(Sisend/Väljund).
	pinMode(13, OUTPUT);
}

void loop()
{
	digitalWrite(13, HIGH);   // Lülita sisse
	delay(1000);              // Ootab 1 sek
	digitalWrite(13, LOW);    // Lülita välja
	delay(1000);              // Ootab 1 sek
}

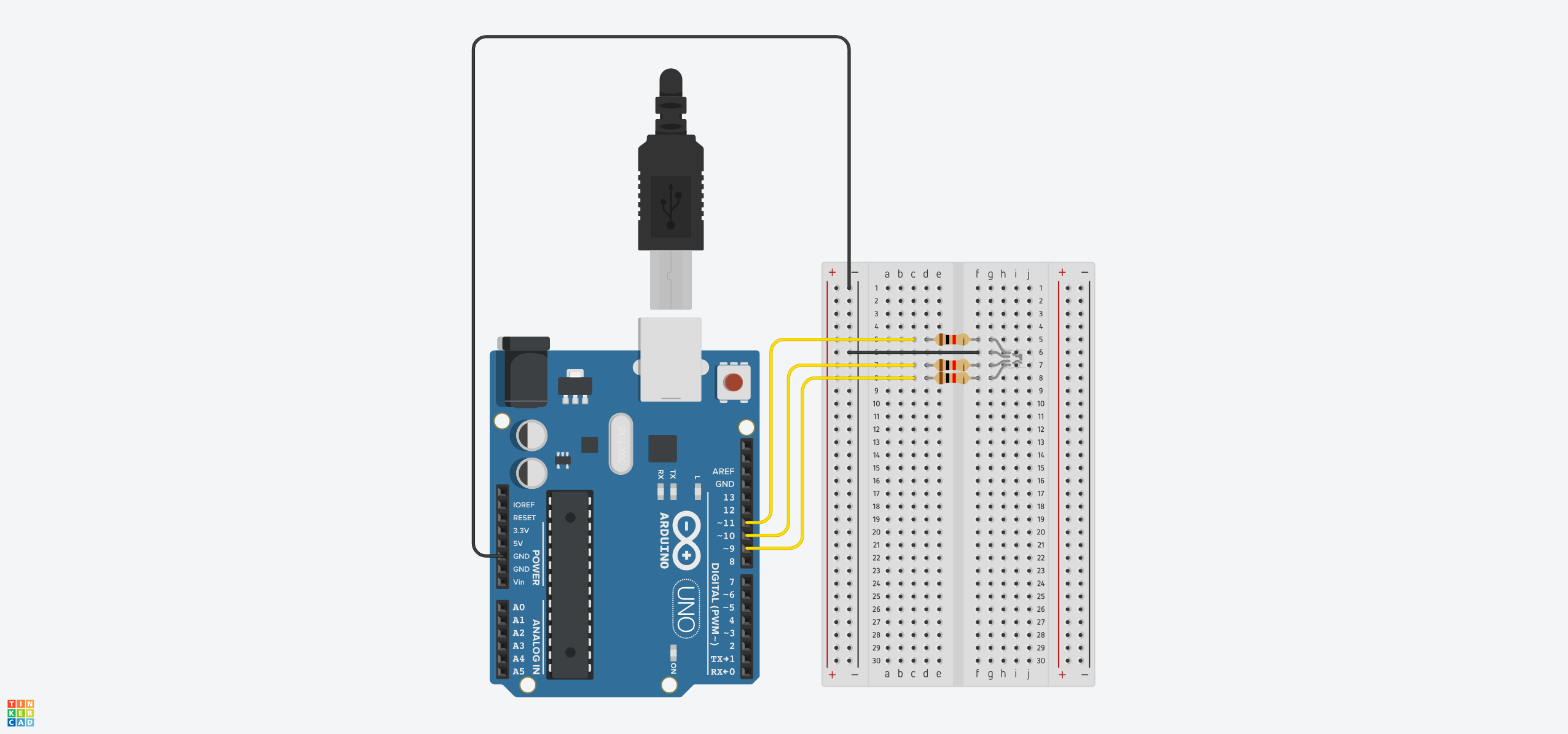

RGB ledi ühendamine

Projekti koostamiseks läheb vaja

Kood

const int RED_PIN = 11;
const int GREEN_PIN = 9;
const int BLUE_PIN = 10;

int DISPLAY_TIME = 100;	 // värvimuutuse kiirus

void setup()
{
	pinMode(RED_PIN, OUTPUT);
	pinMode(GREEN_PIN, OUTPUT);
	pinMode(BLUE_PIN, OUTPUT);
}

void loop()
{
	mainColors();
	showSpectrum();
}

void mainColors()
{
	// Kõik LEDid on välja lülitatud
	digitalWrite(RED_PIN, LOW);
	digitalWrite(GREEN_PIN, LOW);
	digitalWrite(BLUE_PIN, LOW);
	delay(1000);

	//Põleb punane
	digitalWrite(RED_PIN, HIGH);
	digitalWrite(GREEN_PIN, LOW);
	digitalWrite(BLUE_PIN, LOW);
	delay(1000);


	// Põleb roheline
	digitalWrite(RED_PIN, LOW);
	digitalWrite(GREEN_PIN, HIGH);
	digitalWrite(BLUE_PIN, LOW);
	delay(1000);

	// Sinine on sisse lülitatud
	digitalWrite(RED_PIN, LOW);
	digitalWrite(GREEN_PIN, LOW);
	digitalWrite(BLUE_PIN, HIGH);
	delay(1000);

	// Kollane.
	digitalWrite(RED_PIN, HIGH);
	digitalWrite(GREEN_PIN, HIGH);
	digitalWrite(BLUE_PIN, LOW);
	delay(1000);

	// Lilla
	digitalWrite(RED_PIN, LOW);
	digitalWrite(GREEN_PIN, HIGH);
	digitalWrite(BLUE_PIN, HIGH);
	delay(1000);

	//Roosa
	digitalWrite(RED_PIN, HIGH);
	digitalWrite(GREEN_PIN, LOW);
	digitalWrite(BLUE_PIN, HIGH);
	delay(1000);

	//Valge ehk kõik on sisse lülitatud
	digitalWrite(RED_PIN, HIGH);
	digitalWrite(GREEN_PIN, HIGH);
	digitalWrite(BLUE_PIN, HIGH);
	delay(1000);
}

// Vikerkaar.
void showSpectrum()
{
	int x;
	for (x = 0; x < 768; x++) {
		showRGB(x);	 //
		delay(10);	 // paus 0,001 sek
	}
}

// ShowRGB()  põhivärvid:
// 0 = punane
// 255 = roheline
// 511 = sinine
// 767 = jälle punane
void showRGB(int color)
{
	int redIntensity;
	int greenIntensity;
	int blueIntensity;

	if (color <= 255) {
		redIntensity = 255 - color;	   // lülitakse välja punane
		greenIntensity = color;		   // lülitakse sisse roheline
		blueIntensity = 0;			   // sinine on välja lülitatud
	} else if (color <= 511) {
		redIntensity = 0;			   // punane on välja lülitatud
		greenIntensity = 255 - (color - 256);
		blueIntensity = (color - 256);
	} else if (color >= 512) {
		redIntensity = (color - 512);
		greenIntensity = 0;
		blueIntensity = 255 - (color - 512);
	}

	analogWrite(RED_PIN, redIntensity); // punase LED´i sujuv ümberlülitamine
	analogWrite(BLUE_PIN, blueIntensity);
	analogWrite(GREEN_PIN, greenIntensity);
}
